MANDOS DE MÁQUINAS COMPACTAS
Una nueva versión del cuadro de mando BDF de Schmersal
Las estaciones de control de la serie BDF están diseñadas para albergar hasta 4 operadores destinados al control de diversas máquinas o procesos, situados de forma práctica en la puerta de protección, todo ello en una carcasa compacta y fácil de instalar. La serie BDF elimina la necesidad de diseñar y fabricar cajas de control a medida de mayor tamaño para los controles de las puertas de protección.

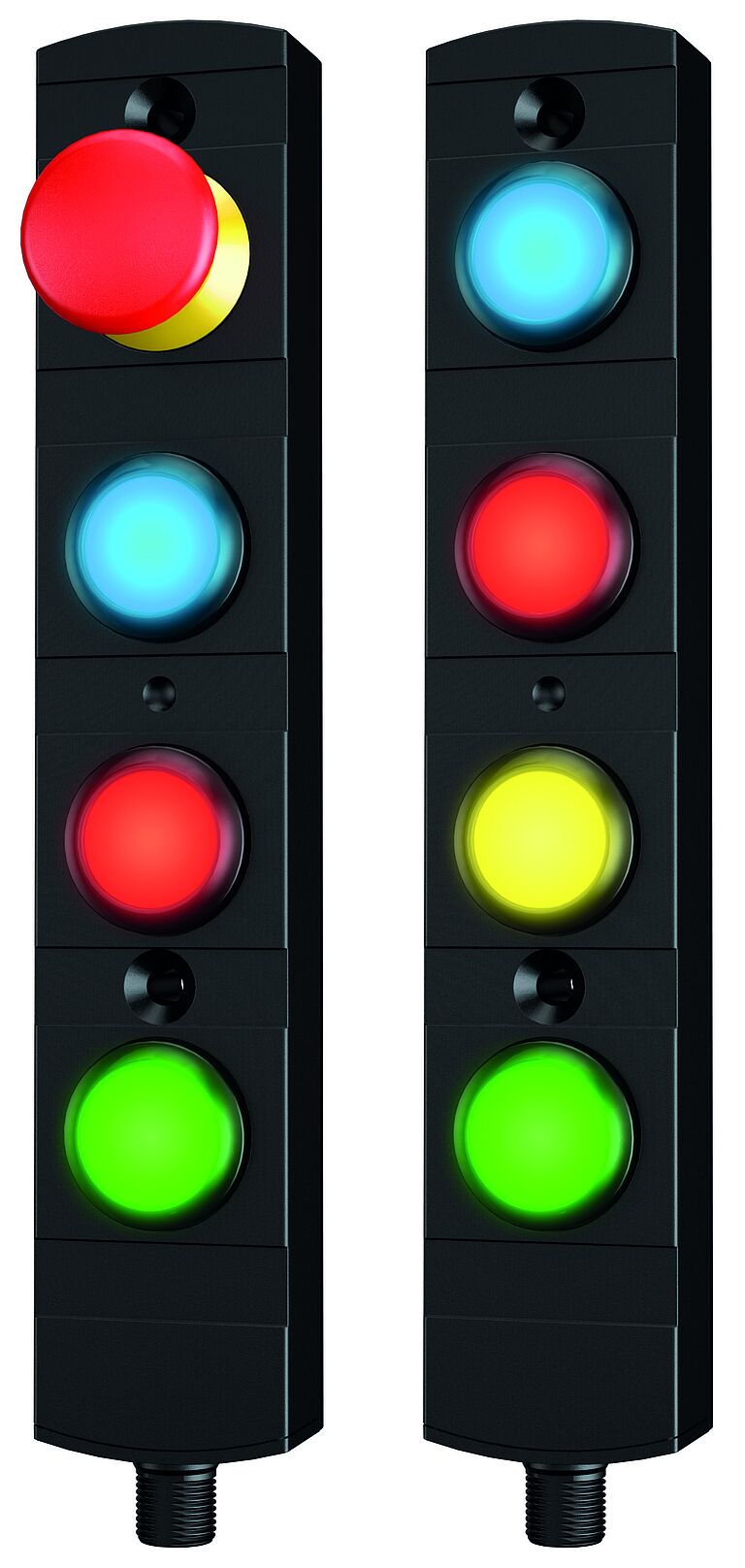

La carcasa del modelo BDF40 presenta un diseño extraplano, a juego con nuestro enclavamiento solenoide AZM40. Está diseñada para montarse en sistemas de perfiles de protección estándar (perfil de 40 mm / 1,5 pulgadas). La carcasa termoplástica cuenta con la clasificación IP65 para soportar entornos industriales normales con polvo y humedad. Gracias a una amplia gama de accesorios y piezas de conexión, el panel de control BDF40 puede integrarse con el enclavamiento solenoide AZM40 y el tirador de puerta DHS en un sistema de puerta moderno y de perfil delgado.
Hay dos modelos básicos disponibles:
BDF40-ST-10-NH-LT-LT-LT: un botón de parada de emergencia instalado en la posición 1 (NH), con tres posiciones de operador personalizables (LT)
BDF40-ST-10-LT-LT-LT-LT: las cuatro posiciones de operador personalizables (LT)
Las posiciones LT del panel de control pueden personalizarse in situ para convertirlas en pulsadores o pulsadores iluminados de diversos colores, mediante la aplicación de tapas para pulsadores en 11 colores. Los operadores pueden asignarse a una amplia gama de funciones, tales como parada de emergencia, arranque, parada, desbloqueo/bloqueo, reinicio o luces de señalización para indicar el estado de la máquina o fallos del sistema. Cinco espacios para etiquetado en la carcasa permiten identificar el equipo y sus funciones.
La parada de emergencia NH es un pulsador rojo con forma de seta, de enclavamiento con reinicio por giro, y base amarilla. No se necesita ningún etiquetado adicional para cumplir con las normas de parada de emergencia, pero hay disponible un collarín protector amarillo para evitar que se active accidentalmente.
Este panel de control se puede instalar rápidamente y con la menor posibilidad de error posible mediante un conector M12 de 12 pines «plug-and-play». Con las tapas opcionales para ocultar la conexión del conector, el panel de control BDF40 no solo protege el cable de conexión contra manipulaciones, sino que también ofrece un diseño limpio para la unidad de control.
El BDF40 ofrece una configuración de contactos sencilla: 2 contactos NC para la parada de emergencia NH (posición 1) y 1 contacto NO para todas las posiciones LT.
COMPONENTES ASOCIADOS

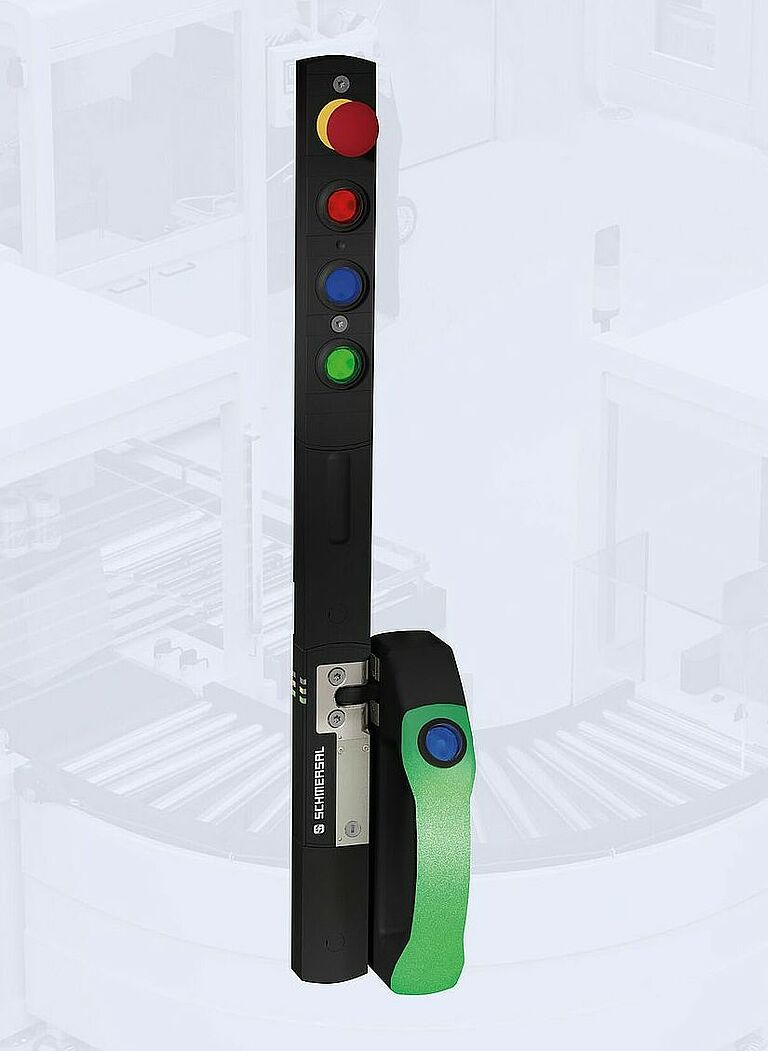

La manilla de puerta DHS puede integrarse con el enclavamiento electromagnético AZM40 y el panel de control BDF40 para formar un sistema de puerta moderno y de perfil fino.

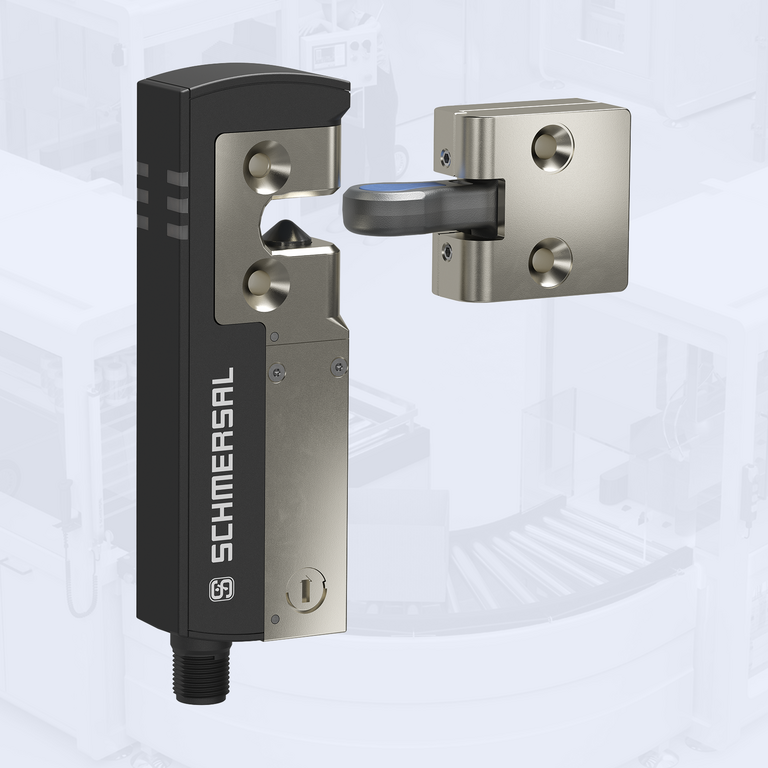

AZM40: Enclavamiento por solenoide
Nuestro enclavamiento electromagnético más pequeño, el modelo AZM40, alcanza una notable fuerza de bloqueo de 2.000 N. Cuenta con un sensor RFID integrado que permite la codificación individual, una salida de emergencia o un desbloqueo de emergencia opcionales, bloqueo biestable, indicadores LED de estado y otras características.
Aprende más

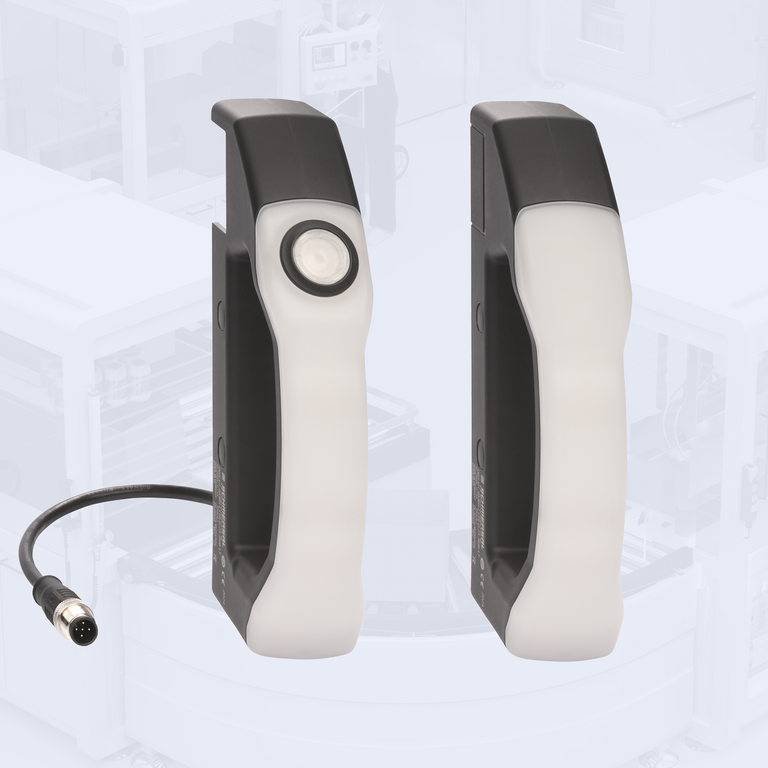

Sistema de tiradores de puerta DHS
El nuevo sistema de tiradores para puertas se ha diseñado específicamente para alojar el actuador AZM40 y ofrece iluminación LED opcional en el tirador para indicar el estado de la máquina o la protección, así como un pulsador iluminado opcional.
