Enclavamiento electromagnético AZM40
Nuestro enclavamiento solenoide más pequeño acaba de recibir una mejora
El AZM40 es un enclavamiento solenoide con certificación de seguridad que incorpora un sensor de seguridad electrónico basado en la identificación por radiofrecuencia (RFID).
La serie AZM40 está diseñada para máquinas o células de trabajo en las que es necesario controlar el acceso a una zona de trabajo peligrosa hasta que se den condiciones seguras. El bloqueo solenoide proporciona una fuerza de 2000 N para mantener fijada la protección de la máquina hasta que hayan desaparecido las condiciones peligrosas, que pueden darse inmediatamente después de cortar la alimentación eléctrica. El bloqueo solenoide puede controlarse mediante un temporizador, un detector de movimiento, un sensor de posición u otro componente adecuado.
MÁS INFORMACIÓN
Visita el catálogo en línea
Formulario de contacto
DESCARGAS
Folleto
Resumen técnico
DAO
MEDIOS DE COMUNICACIÓN
Vídeo de animación
Demostración del producto
Presentación
Nuevas funciones y accesorios

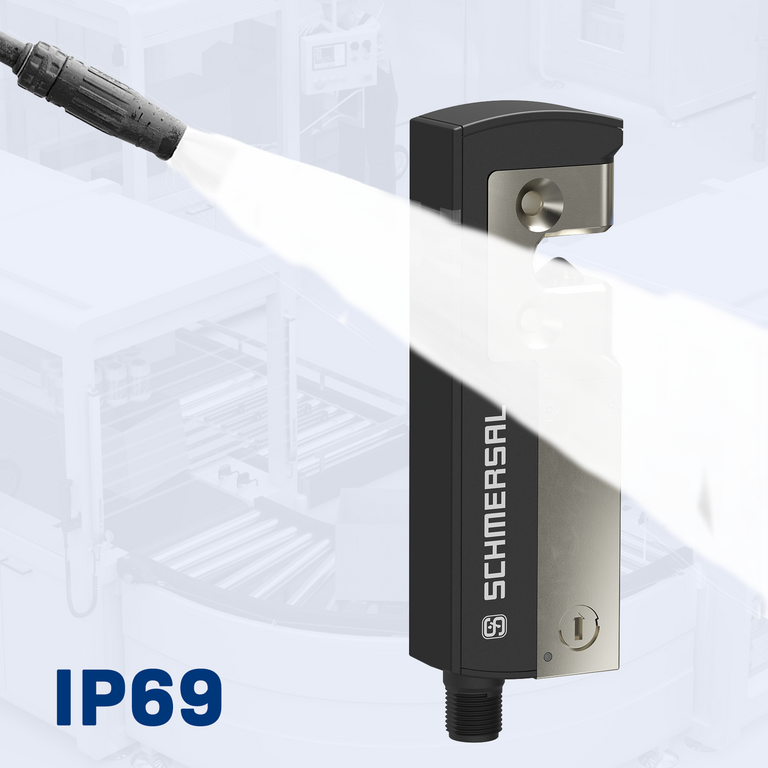

Clasificación IP69
El modelo AZM40 cuenta ahora con la clasificación IP69, lo que lo hace adecuado para aplicaciones de lavado a alta temperatura y alta presión en los sectores de la alimentación y las bebidas, el sector farmacéutico y el sector médico.

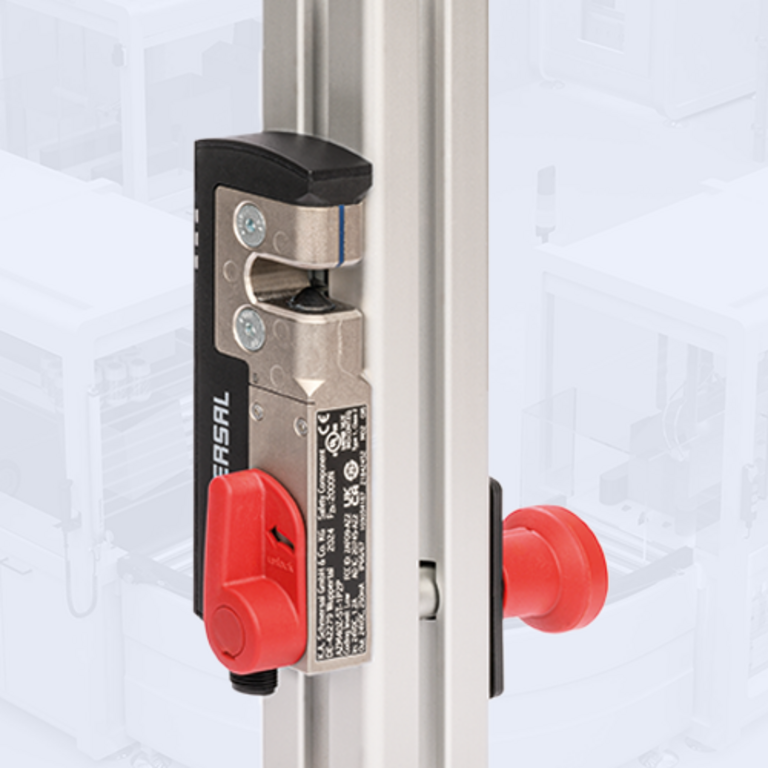

Salida de emergencia y sistema de liberación de emergencia
El enclavamiento electromagnético AZM40 puede ampliarse con una salida de emergencia o un desbloqueo de emergencia. Hay disponibles dos modelos diferentes: una palanca o un pulsador, similar a un botón de parada de emergencia. La salida de emergencia garantiza que cualquier persona atrapada pueda salir por sí misma de la zona de la máquina. El desbloqueo de emergencia se utiliza para garantizar que se pueda acceder rápidamente a la zona de peligro de una máquina en caso de emergencia, como por ejemplo en caso de incendio.

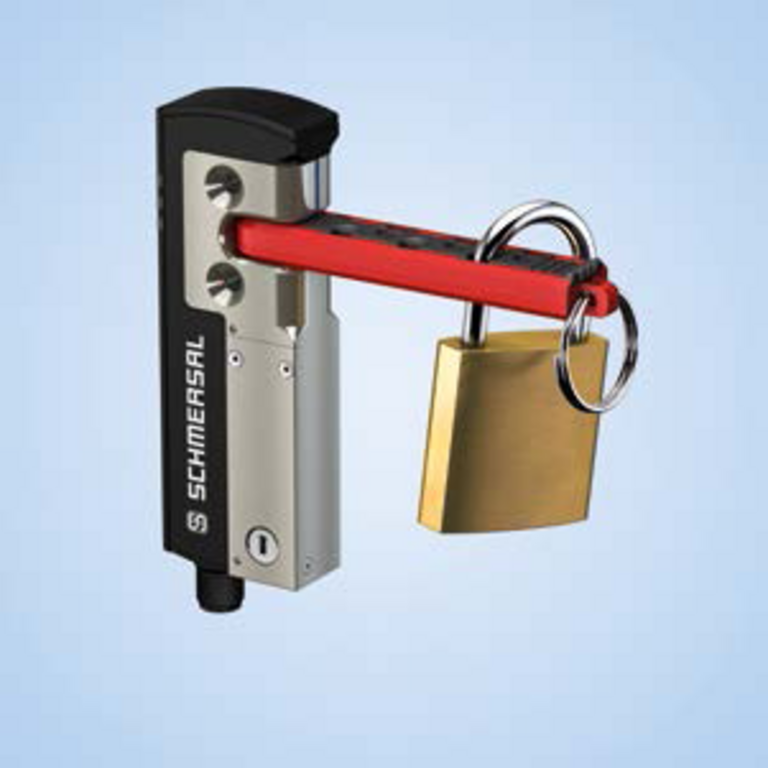

Dispositivo de bloqueo SZ40
Gracias a la nueva etiqueta de bloqueo, el AZM40 ahora también se puede utilizar en máquinas y sistemas de mayor tamaño. El personal de mantenimiento puede acoplar hasta seis candados a la etiqueta de bloqueo al acceder a la zona de peligro. De este modo, se impide que se cierre la puerta de la protección de seguridad y se evita que la máquina se ponga en marcha de forma involuntaria.

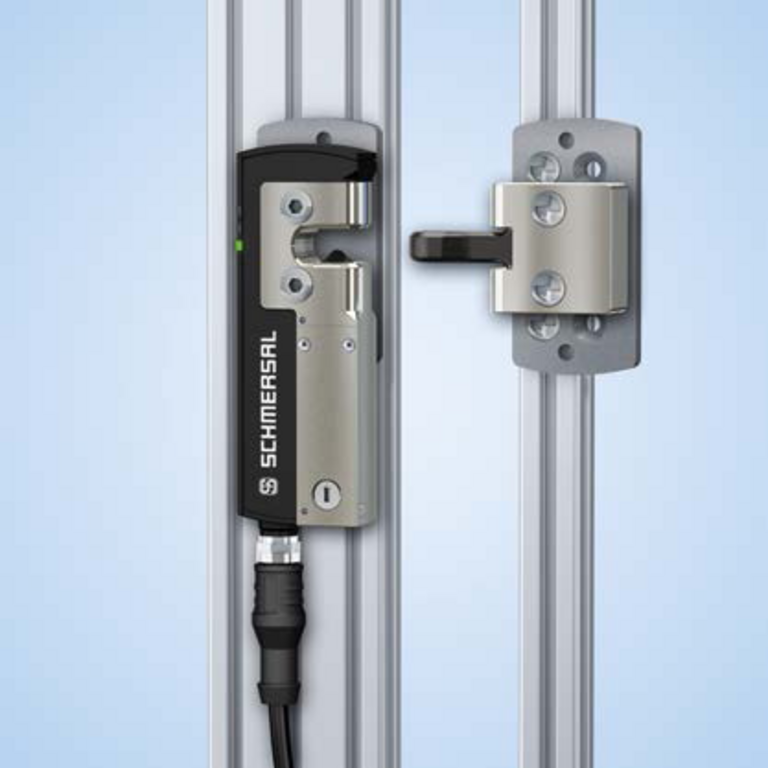

Placas de montaje
El AZM40 está diseñado para montarse en perfiles estándar de 40 mm sin saliente. Para otros anchos de sistema de perfiles (20 mm, 30 mm, 45 mm, 50 mm y 60 mm), se puede utilizar un juego de dos placas de montaje universales para el AZM40 y el actuador. Esto garantiza una instalación rápida y económica para una amplia gama de anchos de sistema de perfiles.
Características
La carcasa es increíblemente compacta: 40 x 119 x 20 mm. Los orificios de montaje están situados en el centro de la carcasa, para que coincidan con el canal de los perfiles extruidos típicos que se utilizan en las puertas de protección. Ofrecemos dos tipos de acabados para los orificios de los tornillos: avellanados o planos. Los orificios avellanados tienen un ángulo de 45° y permiten que los tornillos queden al ras de la carcasa. El acabado plano (PH) permite que los tornillos de cabeza plana sobresalgan.
El AZM40 presenta un diseño simétrico, por lo que puede montarse en cualquiera de los dos lados, tanto para puertas con bisagras a la izquierda como a la derecha. El actuador puede acercarse al interruptor desde un ángulo de 180°, lo que resulta adecuado para aplicaciones en las que la puerta no se cierra en un ángulo de 90 grados o se abre hacia arriba en un ángulo de 45 grados. Esta flexibilidad angular garantiza que el enclavamiento pueda instalarse fácilmente incluso en espacios reducidos y de difícil acceso.
El AZM40 funciona según el principio biestable: el dispositivo de bloqueo solo necesita alimentación eléctrica cuando hay que bloquear o desbloquear la puerta. Una ventaja del principio biestable es su bajo consumo energético, ya que el dispositivo de bloqueo no consume energía constantemente para mantener la barrera bloqueada o desbloqueada. Mantiene la posición actual en caso de corte de corriente.
La incorporación del sensor RFID ofrece la posibilidad de realizar una codificación individual: la versión básica del sensor RFID responde a cualquier actuador objetivo AZM40; la versión «I1» solo acepta el número de identificación codificado del actuador objetivo específico que se le enseña durante la primera puesta en marcha; la versión «I2» permite repetir el proceso de aprendizaje, lo que permite sustituir un actuador perdido o dañado, con un retraso de 10 minutos en el proceso de aprendizaje.
Se han integrado tres LED para indicar las condiciones de funcionamiento. El LED inferior (verde) indica que el sensor recibe alimentación y está listo para funcionar; el LED central (amarillo) indica el estado de la protección (abierta/cerrada); y el LED superior (rojo) parpadea con códigos para indicar distintos tipos de fallos o errores. Estos LED son visibles desde tres lados del cuerpo del interruptor, por lo que pueden verse independientemente de la orientación de la instalación.
El modelo AZM40Z está destinado a aplicaciones de protección del personal (con supervisión del enclavamiento). Las salidas de seguridad solo se activan cuando la puerta de seguridad está cerrada y el solenoide está bloqueado.
El modelo AZM40B (con supervisión del actuador) puede utilizarse en aplicaciones de protección de procesos. En esta variante, las salidas de seguridad se activan en cuanto se cierra la puerta de seguridad. Con este dispositivo, no es absolutamente necesario bloquear el enclavamiento.
La serie AZM40 cumple con las normas norteamericanas e internacionales, como cULus y CE. Su señal de entrada de dos canales cumple con PLe/Categoría 4 (ISO 13849) o SIL3 (IEC 61508) tanto para su función de enclavamiento como para la de bloqueo de la protección. Se trata de un enclavamiento de tipo 4 según la norma ISO 14119, con un alto nivel de codificación y la opción de codificación individual (I1 o I2).
COMPONENTES ASOCIADOS
La maneta de puerta DHS puede integrarse con el enclavamiento electromagnético AZM40 y el panel de control BDF40 para formar un sistema de puerta moderno y de perfil fino.
AZM40: Enclavamiento por solenoide
Nuestro enclavamiento electromagnético más pequeño, el modelo AZM40, alcanza una notable fuerza de bloqueo de 2.000 N. Cuenta con un sensor RFID integrado que permite la codificación individual, una salida de emergencia o un desbloqueo de emergencia opcionales, bloqueo biestable, indicadores LED de estado y otras características.
Aprende más
Sistema de tiradores de puerta DHS
El nuevo sistema de tiradores para puertas se ha diseñado específicamente para alojar el actuador AZM40 y ofrece iluminación LED opcional en el tirador para indicar el estado de la máquina o la protección, así como un pulsador iluminado opcional.
Aprende más
