SSB-R
NUEVA CAJA DEL SENSOR DE PISTA MAGNÉTICA

Preciso – bajo coste – sin mantenimiento

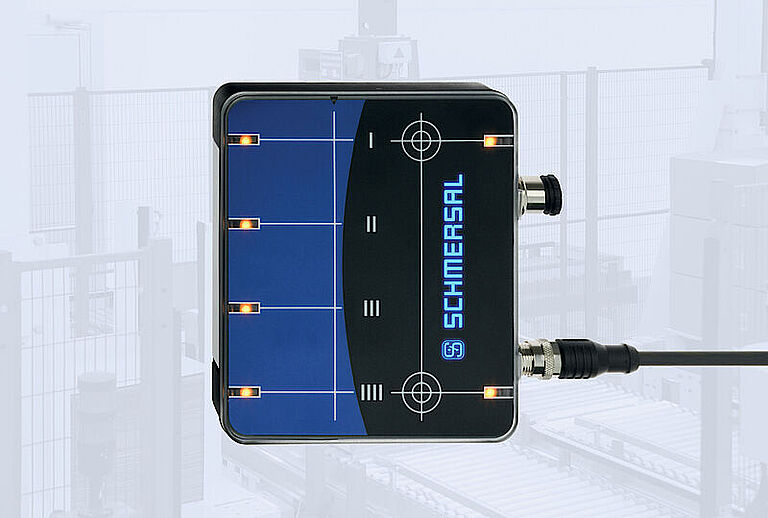

El Grupo Schmersal presenta una nueva caja de sensores de vía magnética, diseñada para detectar la posición de los transportadores monorraíl eléctricos en la industria de la automoción y la intralogística.

Los interruptores solenoides sin desgaste de Schmersal se utilizan desde hace tiempo en la industria de la automoción. Sirven para supervisar la velocidad y la posición de las piezas móviles de las máquinas, como las de los transportadores monorraíl eléctricos que se emplean para transportar carrocerías, motores, puertas y otras piezas suministradas a las diferentes estaciones de montaje en las fábricas de automóviles. La nueva caja de sensores de vía magnética SSB-R desempeña ahora estas funciones con una precisión notablemente mayor.

La caja de sensores SSB-R detecta el campo de los imanes actuadores correspondientes en cuatro vías independientes y cambia el estado de la señal al pasar por ellas. Este cambio de nivel, que se produce al pasar rápidamente, se mantiene hasta la siguiente activación, es decir, de forma retentiva. Una unidad de control conectada utiliza las señales para determinar la posición y dos sensores angulares integrados en la caja de sensores permiten detener un transportador monorraíl en la posición deseada con una precisión de aproximadamente 1,5 mm. Esto resulta especialmente útil en estaciones de trabajo robotizadas, donde es necesario colocar los componentes con extrema precisión. No se necesitan imanes adicionales para lograr este posicionamiento de alta precisión.

Además, la caja de sensores integra cuatro pistas blindadas con tecnología de contactores de láminas con enclavamiento. De este modo, la caja de sensores se puede instalar fácilmente con un único conector M12, lo que resulta mucho más sencillo que con los interruptores solenoides utilizados anteriormente. Asimismo, también se puede integrar un segundo conector en la caja de sensores para permitir la conexión de una evaluación de señal adicional sin un esfuerzo de cableado significativo.

La caja de sensores puede utilizarse a una velocidad máxima de 300 m/min. Además, cuenta con un grado de protección IP 65 y puede utilizarse en rangos de temperatura de entre -25 °C y +70 °C.

La caja de sensores de guía magnética ya ha demostrado sus capacidades en las primeras aplicaciones, en particular en la producción de vehículos eléctricos. La caja también está perfectamente preparada para la creciente demanda del mercado de este tipo de accionamiento gracias a su homologación UL para el mercado estadounidense.
