SATECH
PROTECTORES MODULARES PARA MÁQUINAS
Aprende más
Sistema de protección perimetral SATECH
Schmersal se enorgullece de colaborar con SATECH para ofrecer soluciones de protección en España
Las protecciones modulares para maquinaria de SATECH son la forma inteligente y eficaz de proteger a las personas y los equipos sin interrumpir la producción. Fabricadas con paneles de acero resistentes y un sencillo sistema de conexión modular, estas protecciones se instalan rápidamente y pueden adaptarse o ampliarse fácilmente a medida que cambian sus necesidades. Su diseño flexible le permite crear soluciones de protección personalizadas que se ajustan perfectamente a su maquinaria sin los retrasos ni la complejidad de otros sistemas. Diseñadas para cumplir con las estrictas normas internacionales, las protecciones para maquinaria SATECH ofrecen un alto nivel de seguridad, protección contra el acceso no autorizado y una visibilidad clara para garantizar el cumplimiento normativo y la tranquilidad.
ContactO
Pere Martinez Bel:
+34 671057399
Albert Aliaga Gonzalez:
+34 671057395
Especialistas en productos mecánicos
Schmersal Ibérica
E-Mail:
tecnico-es@schmersal.com
Sistemas con paneles enmarcados

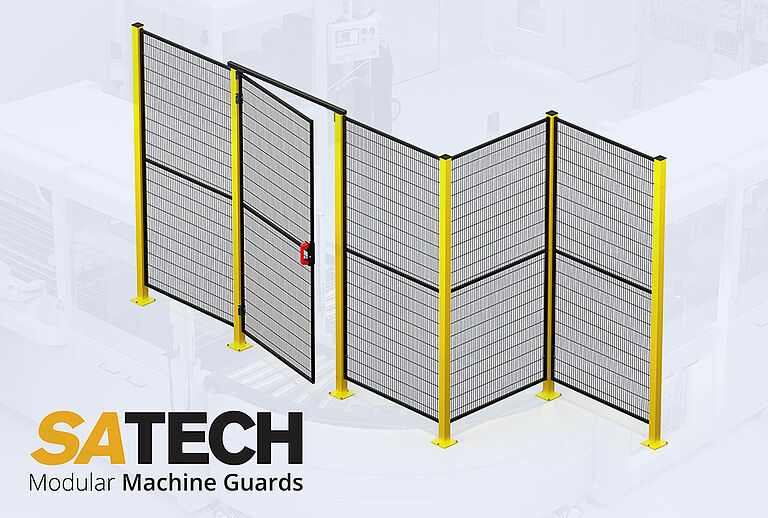

ImpactGuard
Máxima resistencia a los impactos
- Uniones atornilladas, orificios roscados en los postes.
- Postes de tubo de acero extruido.
Perfil de 40 mm o 60 mm.
Altura (mm): 2240, 2640.
Amarillo RAL 1021 (estándar). - Placa base atornillable (ajustable) o
placa base soldada con 3 puntos de anclaje.
EasyGuard
Montaje muy sencillo
- Los clips de fijación integrados unen los paneles a los postes.
- Postes de tubo de acero extruido.
Perfil de 40 mm o 60 mm.
Altura (mm): 2240, 2640.
Amarillo RAL 1021 (estándar). - Placa base atornillable (ajustable) o
placa base soldada con 3 puntos de anclaje.
FastGuard
El montaje más rápido
- Los paneles se encajan en el conjunto de la base, sin necesidad de postes.
- Uniones atornilladas en la base y clip de acoplamiento para las partes superiores.
- Tubo de acero extruido, negro RAL 9005 (de serie).
- Placa base soldada con 3 puntos de anclaje.

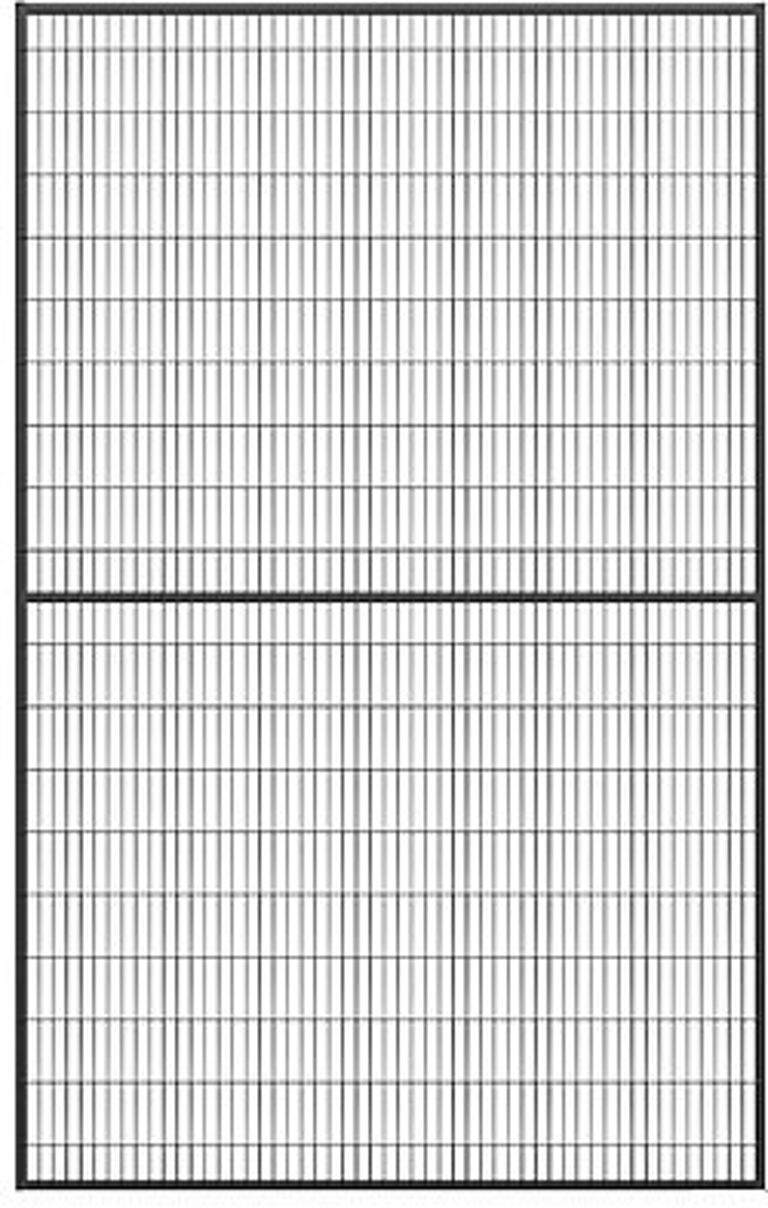

FRAMED FENCE PANELS
Estos paneles con marco estándar son compatibles con los sistemas ImpactGuard, EasyGuard y FastGuard.
La malla de la valla está fabricada con alambre de acero de 3 mm de diámetro, soldado con arco en cada unión. Los marcos son tubos de acero extruido de 20 x 20 mm, soldados en cada unión.
La malla de la valla presenta ranuras de 17 mm x 97 mm. Esta abertura estrecha permite montar los paneles a tan solo 120 mm de la zona de peligro, según la norma EN ISO 13857. Además, el diseño disuade a los trabajadores de trepar por la valla, ya que no ofrece puntos de apoyo para los pies cuando los paneles se instalan con los travesaños en el interior de la zona de peligro, según la norma EN ISO 14120-5.18.
Los paneles de la valla tienen un acabado en pintura epoxi negra (RAL 9005). Este color, combinado con la abertura predominantemente vertical de las ranuras, reduce la interferencia visual al intentar observar los procesos que tienen lugar al otro lado de la valla.
Dimensiones estándar de los paneles:
- Alturas: 6’ 9" (2080 mm) u 8’ (2480 mm); Anchos (mm): 200 300 700 800 1000 1200 1500
- Las combinaciones de estos 7 anchos estándar permiten obtener las dimensiones intermedias, en incrementos de 100 mm. Los paneles se atornillan entre sí para cubrir la distancia necesaria entre los postes.

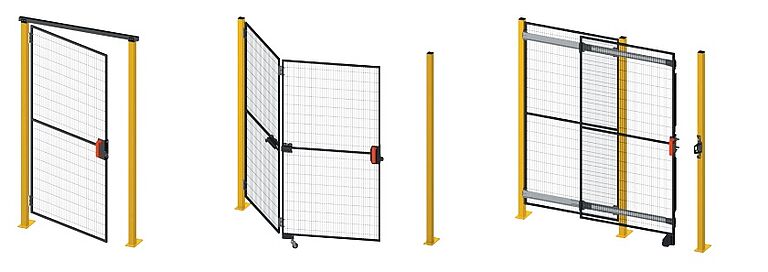

Opciones de PUERTAS
El sistema también ofrece varios tipos de puertas para acceder a las zonas protegidas. Las puertas se fabrican utilizando paneles enmarcados con kits de accesorios.
Los sistemas de puertas pueden ser abatibles, correderas sobre guía superior o con soportes telescópicos para evitar obstrucciones en la parte superior. Opciones plegables para luces más amplias.
También ofrecemos una amplia gama de sensores de seguridad, cerraduras y conjuntos de manillas compatibles para controlar la apertura de la protección, con el fin de ofrecer una solución de seguridad completa.
Accesorios
Entre los accesorios adicionales para completar el sistema se incluyen soportes para conductos de cables, juntas lineales reforzadas, perfiles de goma para aberturas, juntas angulares ajustables, tirantes para postes y mucho más.
También ofrecemos kits de corte para poder cortar los paneles a una medida específica. Los kits incluyen una tapa de acabado para el marco, de modo que no queden visibles los cortes.
Sistemas con paneles sin marco
BLUEGuard
Diseño higiénico
- Construcción en acero inoxidable.
- Postes en forma de U de 60 x 60 mm.
Altura (mm): 2240 - Conectores de plástico aptos para uso alimentario para los paneles de la valla.
- Placa base con separadores que permiten limpiar debajo.
- Probado y homologado por ECOLAB.
- Totalmente inspeccionable, evita la acumulación de suciedad y facilita la limpieza.

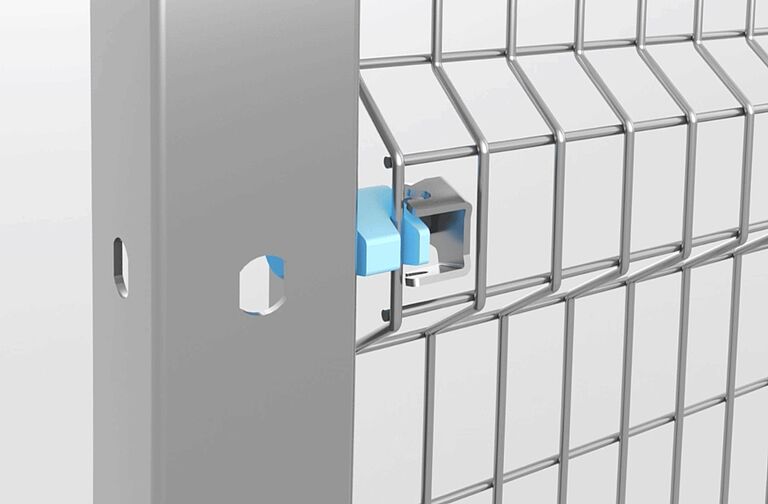

Paneles sin marco BlueGuard
El panel sin marco está fabricado con alambre de acero inoxidable AISI 304L de 4 mm, con nervaduras de refuerzo para proporcionar resistencia y absorber cualquier impacto de forma dinámica.
El panel se fija a los postes en forma de U mediante resistentes elementos de sujeción cautivos, de conformidad con la Directiva sobre máquinas 2006/42/CE.
La abertura de la malla mide 28 x 64 mm; instale la valla a 200 mm de la zona de peligro (EN ISO 13857-4.2).
Dimensiones estándar de los paneles:
- Altura (mm): 2080
- Anchos (mm): 484 996 1476 1988
OPCIONES DE PUERTAS BLUEGUARD
Panel enmarcado con refuerzos centrales
Barra superior de 20 x 30 mm
Malla plana de alambre soldado de 4 + 6 mm
Un solo panel para apertura tanto a la izquierda como a la derecha
Diseño higiénico con superficies inclinadas
Se suministra con cerradura magnética de serie

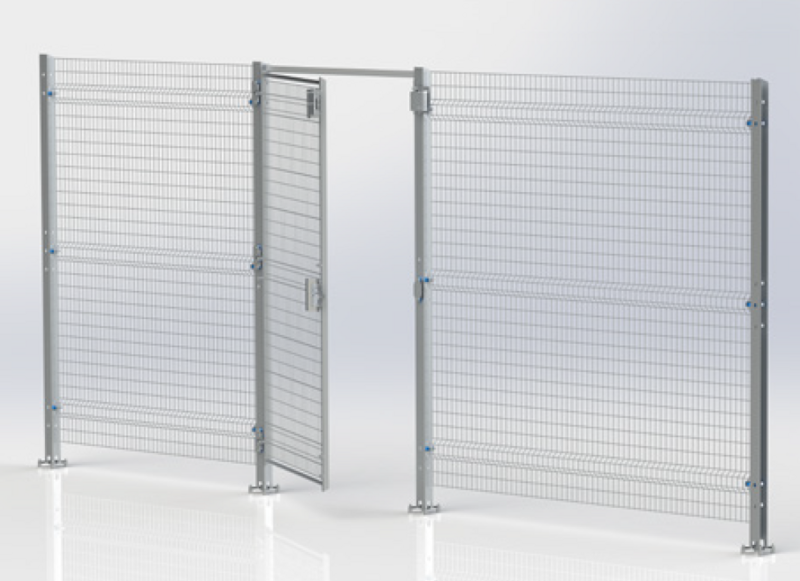

<< PUERTA BISAGRADA SIMPLE
Apertura de 1000 mm
Ángulo de apertura de 180°

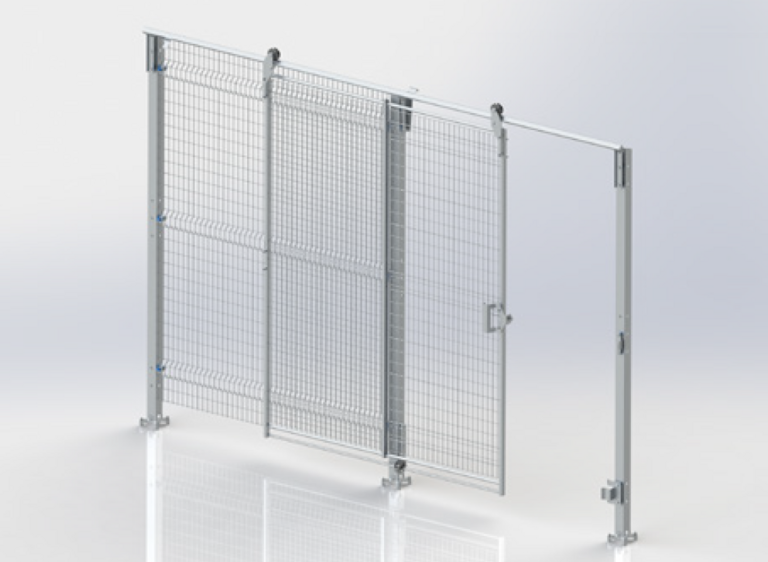

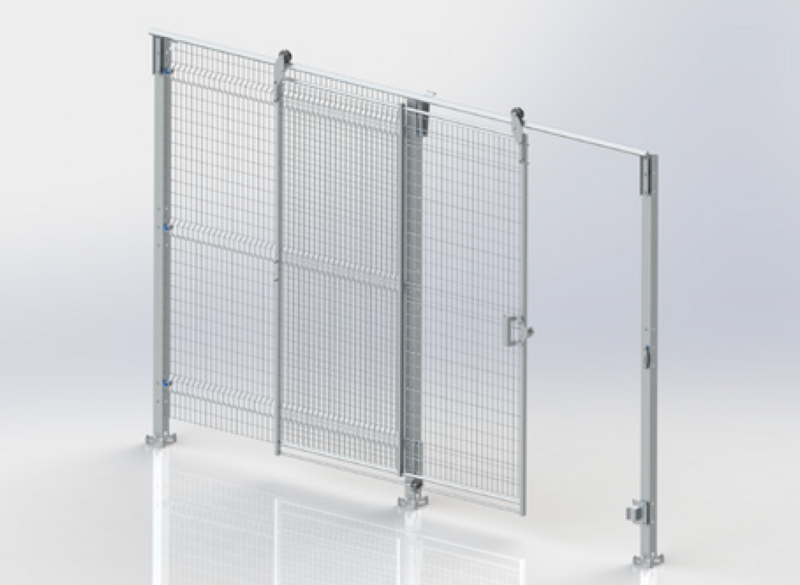

PUERTA CORREDERA CON GUÍA SUPERIOR ÚNICA >>
Apertura de 1500 mm
Carro superior de baja fricción
Deslizador inferior invertido para evitar la acumulación de suciedad

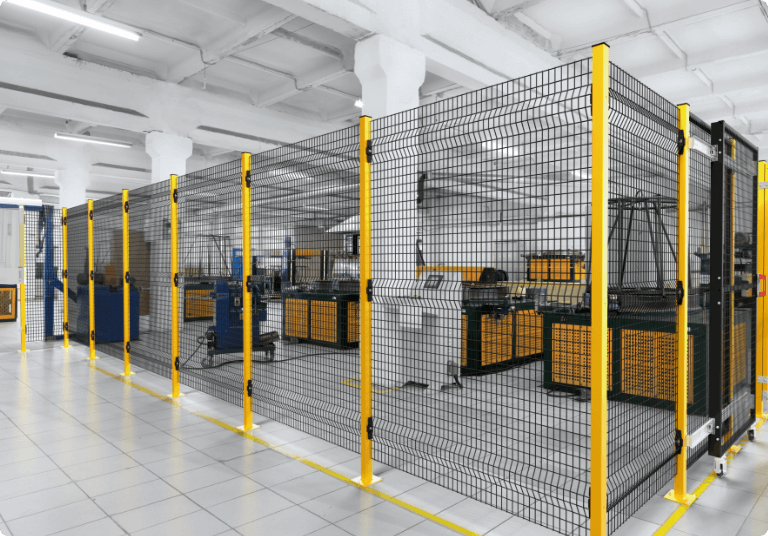

AdaptaGuard
Sistema de vallado perimetral sin marco que permite adaptar la forma y el tamaño de los paneles directamente en obra, ahorrando tiempo.
- Ligero pero resistente: malla de 4 mm, nervios de refuerzo y postes con placa base de 50 mm.
- Resistente a impactos de hasta 1600 J.
- Fabricado conforme a la norma EN ISO 14120.
- Fácil de cortar y ajustar in situ, en incrementos de 32 mm, sin herramientas especiales ni repintado.
- Compatible con paneles FullSteel y transparentes.
Servicios de diseño
Estos sistemas se diseñan a medida para cada cliente. Colaboramos en el diseño para satisfacer los requisitos específicos de cada uno de ellos. El programa 3D AutoCAD patentado por SATECH, que cuenta con una biblioteca de piezas integrada, permite diseñar configuraciones complejas en muy poco tiempo. Se puede diseñar una configuración directamente sobre el plano del cliente, lo que permite seleccionar de inmediato los componentes modulares óptimos. Este servicio también proporciona un plano en 3D y una lista completa de piezas que el personal de montaje puede comprender fácilmente.
Las soluciones diseñadas a medida incluirán todos los accesorios de instalación necesarios. El sistema utiliza sistemas de fijación cautivos patentados, de conformidad con la Directiva de Máquinas 2006/42/CE; si es necesario retirar temporalmente un panel, los elementos de fijación permanecerán en su sitio para que no se pierdan las piezas.
ContactO
Pere Martinez Bel:
+34 671057399
Albert Aliaga Gonzalez:
+34 671057395
Especialistas en productos mecánicos
Schmersal Ibérica
E-Mail:
tecnico-es@schmersal.com
Descubre las soluciones modulares de protección de maquinaria
En esta presentación exclusiva de una hora, hemos mostrado los innovadores sistemas de protección de maquinaria de Satech: tu solución ideal para una protección perimetral fiable.
Destacan:
ImpactGuard
FastGuard
BlueGuard
