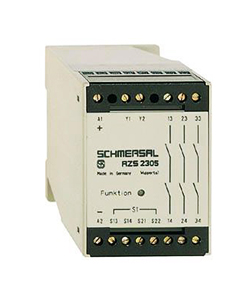

RELÉ TEMPORIZADOR DE SEGURIDAD AZS

El temporizador de seguridad AZS ha sido diseñado para el cálculo seguro de un tiempo predefinido. Solo se produce una habilitación por parte del sistema de mando una vez transcurrido el tiempo ajustado de forma específica. Esto permite, por ejemplo, la apertura de un dispositivo de protección determinado. Los temporizadores de seguridad de esta serie se suelen utilizar cuando pueden darse situaciones peligrosas después de haber apagado una máquina o instalación, como puede ser la presencia de movimientos por inercia. Dependiendo de la conexión externa, junto con un relé de seguridad de las series AZR o AES, se pueden cumplir requisitos que permiten conseguir la categoría 3 según la norma EN ISO 13849-1.

Temporizador de seguridad: Diseño y principio de funcionamiento

El relé de seguridad AZS tiene una estructura redundante. En los dos canales existentes hay un relé de seguridad y un microprocesador con los interruptores de codificación utilizados para ajustar el tiempo. Los circuitos de habilitación están formados por los contactos NA de los dos relés de seguridad. Las dos salidas adicionales por transistor, protegidas contra cortocircuitos, pueden ser utilizadas para fines de aviso. Si se desenergizan los contactores del motor, las entradas del temporizador de seguridad se activan y se inicia el tiempo programado. Una vez transcurrido ese tiempo se genera la habilitación y se acciona la bobina del dispositivo de bloqueo por solenoide de la serie AZM. A continuación se puede volver a abrir el dispositivo de protección. Los temporizadores de seguridad AZS disponen de un un sistema de diagnóstico integrado (ISD) para la detección rápida y fácil de errores. A su vez, los temporizadores de seguridad están disponibles con distintas tensiones operativas.

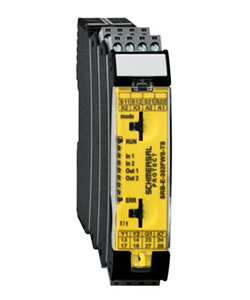

Relés de seguridad del Grupo Schmersal

En su amplio catálogo online, el Grupo Schmersal proporciona información detallada sobre los temporizadores de seguridad, los relés de seguridad de control de velocidad nula y otros productos del ámbito del procesamiento seguro de señales. En dicha área la empresa lleva desarrollando y fabricando sistemas de seguridad desde hace varias décadas fieles a su lema "Seguridad con sistema".
