PROCESAMIENTO SEGURO DE SEÑALES

Para garantizar un procesamiento seguro de las señales, el grupo Schmersal ofrece a sus clientes diferentes soluciones homologadas por tipo, que presentan una gran variedad de opciones de visualización y diagnóstico en función de la complejidad y del grado de interconexión requeridos de los circuitos de seguridad. Las soluciones incluyen relés de seguridad de aplicación universal, los PLC de seguridad PROTECT PSC, el PLC de seguridad PROTECT SELECT y los sistemas de bus específicos de seguridad.

Catálogo online

PROTECT PSC
PROTECT PSC

El diseño modular con las opciones de configuración centralizada y descentralizada de los PLC de seguridad de la serie PROTECT PSC1 permite una adaptación perfecta al ámbito de aplicación correspondiente, ofreciendo al usuario la importante ventaja de poder economizar al máximo la implantación del sistema. Se aplica sobre todo en los avanzados sistemas de fabricación y en máquinas independientes con un diseño complejo. El PLC de seguridad PROTECT PSC1 permite configurar por software sistemas de protección completamente personalizados. El interface de comunicación es compatible con los sistemas estándar de bus de campo y permite una comunicación transversal segura a través de Ethernet Safety Master to Master Communication (SMMS), además de E/S remotas seguras a través de Ethernet Safety Device to Device Communication (SDDC). Los PLC de seguridad de la serie PROTECT PSC1 facilitan el procesamiento seguro de las señales de los dispositivos de PARO DE EMERGENCIA, las monitorizaciones de los resguardos de seguridad, de las rejillas ópticas y los sensores de seguridad. Opcionalmente, se pueden transmitir señales de datos no seguras a través de un sistema de bus estándar a un PLC de automatización, permitiendo la evaluación de señales relevantes para evitar tiempos de parada y aumentar la disponibilidad de las líneas de producción.

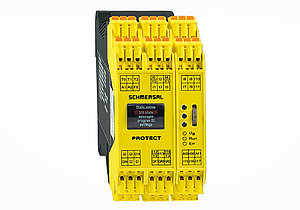

PROTECT SELECT
PROTECT SELECT

El relé de seguridad multifuncional PROTECT-SELECT ofrece al fabricante de maquinaria muchas posibilidades realizar funciones de seguridad según los requisitos de la aplicación. De esta forma, se pueden conectar hasta seis dispositivos de seguridad al módulo. Los cuatro programas básicos preconfigurados se pueden adaptar exactamente a cada aplicación, sin necesidad de tener conocimientos de programación.

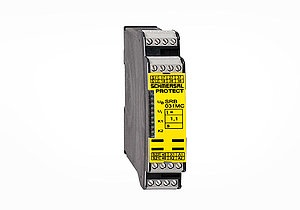

PROTECT SRB-E
PROTECT SRB-E

Los relés de seguridad de la serie PROTECT SRB-E están disponibles en ocho variantes, lo que los dota de una gran versatilidad y de múltiples perfiles de aplicación. Se utilizan para la evaluación de las señales seguras emitidas por interruptores de posición de apertura forzada, por distintos sensores de seguridad, por dispositivos de PARO DE EMERGENCIA, interruptores magnéticos de seguridad y dispositivos de protección optoelectrónicos como barreras y rejillas ópticas. Los relés de seguridad de la serie PROTECT SRB-E pueden utilizarse hasta la cat. 4 / PL e según 13849-1 y hasta SIL 3 según EN 62061 / IEC 61508. Se pueden configurar hasta once aplicaciones por cada módulo SRB, lo que permite sustituir numerosos módulos existentes.

SRB-EXi
SRB-EXi

En su versión antideflagrante SRB-EXi, los relés de seguridad de Schmersal cuentan con las homologaciones IECEx e INMETRO. Son adecuados para la evaluación segura de señales de los dispositivos de paro de emergencia y para la monitorización de resguardos de seguridad.

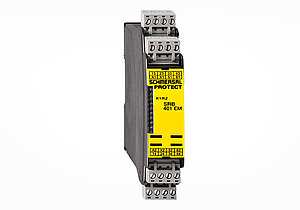

Expansores de salidas SRB
Expansores de salidas SRB

Los compactos expansores de salidas de la serie SRB se utilizan para ampliar el número de contactos y están diseñados para la evaluación segura en circuitos de PARO DE EMERGENCIA según las categorías 0 y 1 de la norma EN 60204-1.

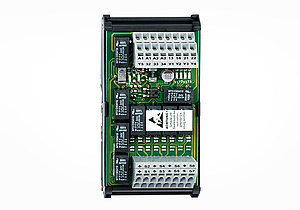

Expansores de entradas PROTECT-PE
Expansores de entradas PROTECT-PE

Los expansores de entradas de la serie PROTECT-PE permiten conectar hasta cuatro sensores con señales con potencial. Si hay que monitorizar más dispositivos de protección se pueden poner en cascada varios expansores de entradas.

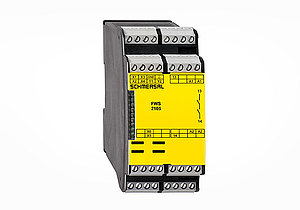

Relés de seguridad de control de velocidad nula
Relés de seguridad de control de velocidad nula

Los relés de seguridad de control de velocidad nula están diseñados para la detección segura de las paradas de las máquinas y para el control de los dispositivos de bloqueo por solenoide. Dependiendo de la conexión externa, se puede lograr una categoría 4, PL e según EN ISO 13849-1 para la función de seguridad.

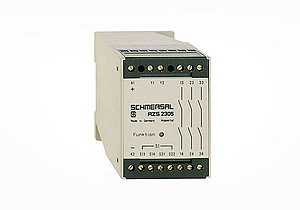

Temporizador de Seguridad AZS
Temporizador de Seguridad AZS

Con un temporizador de seguridad se consigue un retardo de encendido o de apagado mediante la programación de un tiempo seguro. Se utiliza, por ejemplo, cuando pueden darse situaciones peligrosas después de haber apagado una máquina o instalación, por ejemplo, debido a los movimientos por inercia de los rodillos, etc. El temporizador de seguridad AZS de Schmersal se puede ajustar entre 0,1 s y 99 minutos y tiene tres contactos de seguridad y dos salidas de aviso.

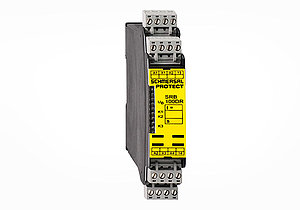

Relés de seguridad SRB 100DR
Relés de seguridad SRB 100DR

Un relé de seguridad para rearme por doble confirmación garantiza que el operario se encuentre fuera de la zona de peligro antes de que se vuelva a conectar el sistema de mando de la máquina. Para ello acciona en primer lugar el pulsador de rearme dentro de la máquina y luego otro que se encuentra fuera de la sala de la instalación. El relé de seguridad SRB 100DR para rearme por doble confirmación está diseñado para aplicaciones hasta el PL e/cat. 4 según EN ISO 13849-1 y hasta SIL 3 según IEC 61508.

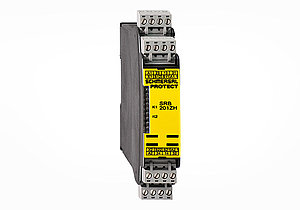

Relés de seguridad para dispositivos de mando a dos manos
Relés de seguridad para dispositivos de mando a dos manos

Los relés de seguridad para dispositivos de mando a dos manos han sido diseñados para la conexión de dos dispositivos de mando, equipados con sendos contactos NA y NC. Son adecuados para aplicaciones hasta el PL e/cat. 4 según EN ISO 13849-1 y hasta SIL 3 según IEC 61508.
