Los sistemas de instalación de seguridad de Schmersal son herramientas prácticas que agilizan, simplifican y abaratan el cableado de varios interruptores de seguridad conectados en serie. Este grupo de sistemas está integrado por la Safety Fieldbox SFB-PN, las cajas de distribución pasivas y las cajas de distribución para la conexión de interruptores de seguridad electrónicos, además de los expansores de entradas activos para la conexión de interruptores de seguridad electromecánicos con salidas de contacto o de sensores de seguridad con salidas electrónicas OSSD.

•     Safety Fieldbox SFB-PN
•     Cajas de distribución pasivas PDM
•     Cajas de distribución PFB
•     Expansor de entradas activo SRB-E

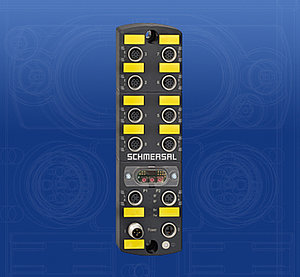

La solución Safety Fieldbox SFB-PN para sistemas PROFIsafe / PROFINET es adecuada para una instalación "plug and play" sencilla de hasta ocho dispositivos de seguridad. El interface universal del dispositivo con conector M12 de 8 polos permite la conexión de una amplia gama de dispositivos de seguridad, tales como dispositivos de bloqueo por solenoide electrónicos y electromecánicos, sensores, paneles de control, cortinas ópticas e interruptores. Los dispositivos de seguridad de otros fabricantes se pueden conectar fácilmente a través de un adaptador. Para el análisis a través del interface de bus de campo seguro PROFINET / PROFIsafe, las señales de los dispositivos de seguridad conectados se transmiten a un sistema de control de seguridad. La comunicación basada en PROFIsafe es a prueba de modificaciones, de cambios en la secuencia de telegramas, de errores de transmisión, etc. La transmisión paralela de las señales de seguridad permite que los dispositivos de seguridad se vinculen libremente en el sistema de control de seguridad. Además, las conexiones de dispositivos de la caja de distribución pueden ser configuradas para la conexión de diferentes dispositivos. Esto hace que la Safety Fieldbox SFB-PN sea muy flexible y admita soluciones de seguridad configurables de forma individualizada para máquinas y sistemas complejos.

Las cajas de distribución pasivas PDM para el montaje en armarios eléctricos o en cuadros y las cajas de distribución para el cableado con grado de protección IP67 son adecuados para la conexión en serie de diversos dispositivos de seguridad electrónicos (sensores, dispositivos de bloqueo por solenoide, etc.). Se pueden utilizar conexiones en serie mixtas con dispositivos de bloqueo por solenoide y sensores de seguridad electrónicos de Schmersal. Las cajas de distribución están disponibles en una versión para el cableado con la interface SD Schmersal y para el cableado E/S en paralelo.

En cambio, los expansores de entrada activos se utilizan para la conexión en serie segura de interruptores y sensores con salidas de contacto o con salidas electrónicas OSSD. Los contactos del interruptor o las salidas OSSD se evalúan de forma segura por la electrónica y conectadas mediante una conexión AND en serie segura. La conexión del equipo se lleva a cabo mediante bornes de conexión por muelle o de tornillo. Además, las señales de diagnóstico de los dispositivos de seguridad se pueden evaluar por separado.

En cambio, los expansores de entrada activos se utilizan para la conexión en serie segura de interruptores y sensores con salidas de contacto o con salidas electrónicas OSSD. Los contactos del interruptor o las salidas OSSD se evalúan de forma segura por la electrónica dentro de los expansores de entrada activos y están unidos (ANDed) como conexión en serie. La conexión del equipo se lleva a cabo mediante bornes de conexión por muelle o de tornillo Además, las señales de diagnóstico de los dispositivos de seguridad se pueden evaluar por separado.

Para obtener más información sobre los Sistemas de instalación de seguridad de Schmersal , consulte el folleto "Sistemas de instalación para una conexión en serie segura".
