Interruptor de seguridad tipo bisagra para resguardos de seguridad giratorios

Además de los interruptores de seguridad convencionales con actuador separado, sensores de seguridad con diferentes principios de funcionamiento e interruptores de posición con funciones de seguridad, los diseñadores también pueden elegir interruptores de seguridad tipo bisagra cuando se trata de la monitorización de la posición de los resguardos de seguridad giratorios. Este tipo especial de interruptor de seguridad permite un montaje fácil y a prueba de manipulación de puertas giratorias pequeñas y trampillas de servicio pequeñas, así como resguardos giratorios pesados de máquinas e instalaciones. Gracias a su construcción extremadamente compacta y diseño discreto, estos interruptores de seguridad son adecuados para dispositivos de protección giratorios, especialmente para máquinas e instalaciones orientadas al diseño.

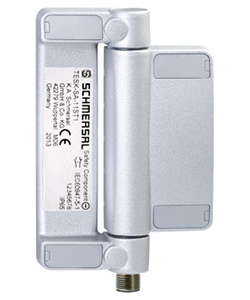

TESK
TESK

Interruptor de seguridad de bisagra: estructura y modo de operación

Una leva integrada en los interruptores de seguridad acciona la función de seguridad en al alcanzar un ángulo determinado. Por lo tanto, se cumple el requisito relativo al arrastre de forma entre leva y actuador, que se menciona en EN ISO 14119. Dado que el interruptor de seguridad también actúa como una bisagra, el diseñador puede prescindir de un elemento de conmutación según la versión. Por lo tanto, la función de seguridad está oculta en la bisagra, lo que garantiza un alto nivel de protección contra la manipulación. Esto permite un diseño compacto y fácil acceso al área de trabajo de la máquina. No se requiere ningún elemento de conmutación en el lado de apertura del resguardo de seguridad.

Catálogo online

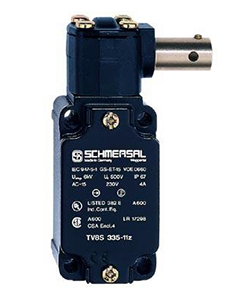

TV.S 335
TV.S 335

Series TC, TV.S y TESK / TESZ

El Grupo Schmersal ofrece tres series diferentes de interruptores de seguridad de bisagra en su amplia gama:

  • La serie TC 235/236 se utiliza en la monitorización de posición de trampillas de mantenimiento, así como en resguardos giratorios pequeños.
  • La serie TV.S es especialmente adecuada en resguardos pesados. El interruptor es montado con un eje o articulación de eje en la bisagra de la puerta.
  • Las series TESK y TESZ fueron diseñadas para uso universal en resguardos de seguridad de máquinas e instalaciones. El TESK impresiona la capacidad de ajusta libremente la configuración del ángulo de conmutación en todo el rango de trabajo.

En su catálogo online, el Grupo Schmersal proporciona información aún más detallada sobre los interruptores de seguridad de bisagra disponibles.
