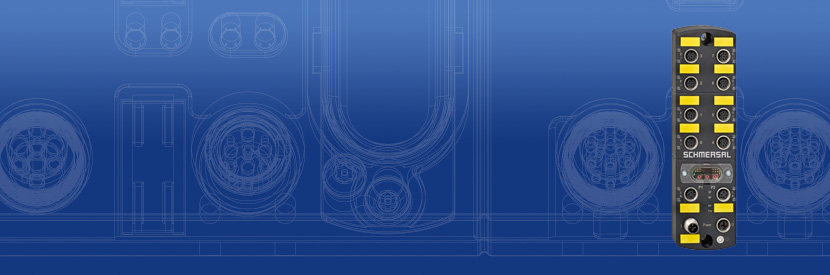

Caja de distribución segura (Safety Fieldbox) PROFINET / PROFIsafe
Solución para facilitar la instalación en máquinas complejas
La nueva caja de campo de seguridad Safety Fieldbox PROFINET / PROFIsafe es especialmente adecuada para la instalación en modo "plug&play" de hasta ocho interruptores de seguridad. Gracias a la interfaz universal para equipos, con conector M12 de 8-polos, es posible conectar una gran variedad de interruptores de seguridad muy distintos: dispositivos de bloqueo electromecánicos y electrónicos, interruptores, sensores, cortinas ópticas de seguridad y paneles de control. También es fácil conectar interruptores de seguridad de otros fabricantes, por ejemplo, mediante adaptadores.
Las señales de seguridad de los interruptores de seguridad conectados son transferidas para su evaluación a un control de seguridad a través de la interfaz de bus de campo segura PROFINET / PROFIsafe. PROFIsafe es la extensión funcional segura de la comunicación estándar a través de PROFINET. La comunicación sobre la base de PROFIsafe está asegurada contra modificaciones, errores de transmisión, cambios en la secuencia de telegramas, etc. La transmisión en paralelo de las señales de seguridad permite la conexión libre de los interruptores de seguridad en el control de seguridad. Además, los conectores para equipos en la caja de campo se pueden configurar para la conexión de diversos equipos, de forma que la concepción de soluciones de seguridad dispone de la mayor flexibilidad posible. Aparte de esto, todos los conectores están equipados con un elemento de seguridad para la protección de cables que se resetea por sí solo. Tras eliminar la sobrecarga en una conexión, el elemento de seguridad se resetea por sí solo tras una breve fase de enfriamiento.
Características de la caja de campo de seguridad SFB
- Posibilidad de conectar 8 dispositivos de seguridad distintos
- Interfaz de bus de campo PROFINET / PROFIsafe: transparencia óptima del proceso a través de la transferencia de todas las señales de diagnóstico de los dispositivos conectados al sistema de control
- Suministro de corriente a través de conectores de potencia M12 con 10 A para la instalación de una amplia gama de sistemas de seguridad
- Conexión a una amplia variedad de dispositivos de seguridad:
- Sensores electrónicos de seguridad con salidas de semiconductores de tipo p (OSSD)
- Dispositivos de bloqueo por solenoide con salidas de semiconductores de tipo p (OSSD) y accionamiento de 1 o 2 canales de la función de enclavamiento
- Dispositivos de seguridad optoelectrónicos (AOPD), como cortinas ópticas de seguridad y rejillas ópticas
- Posibilidad de conectar 4 paneles de control (con Paro de Emergencia)
- Interruptores de seguridad y sensores magnéticos con 2 contactos NC
- Dispositivos de bloqueo por solenoide con 2 contactos NC y control solenoide de 1 canal hasta 0.8 A
- Instalación plug-and-play con tomas de dispositivo Universal M12 y cables de conexión disponibles:
- Cable de alimentación a SFB, conexión M12 a cables, varias longitudes
- Controlador a cable de comunicación SFB, conexión RJ45 a M12, varias longitudes
- Cables de conexión de dispositivo, conexiones M12 de doble extremo de 8 polos, varias longitudes
- Cadena de serie de hasta 10 cajas de campo de seguridad SFB:
- Cables de alimentación SFB a SFB, conexiones M12 de doble extremo de 4 polos, varias longitudes
- Cables Ethernet SFB a SFB, conexiones M12 de doble extremo de 4 polos, varias longitudes
- Indicadores de estado LED:
- Cables de alimentación SFB a SFB, conexiones M12 de doble extremo de 4 polos, varias longitudes
- Cables Ethernet SFB a SFB, conexiones M12 de doble extremo de 4 polos, varias longitudes
- Protección de línea con fusibles de rearme automático integrados para todas las conexiones de dispositivos
- Diseño industrial robusto:
- Carcasa termoplástica reforzada con fibra de vidrio
- Clase de protección IP67
- Rango de temperatura de funcionamiento –20 °C a +55 °C
- Aprobación cULus
- Amplia gama de accesorios disponibles, incluyendo etiquetas de puerto y cubiertas protectoras para puertos no utilizados
