FINALES DE CARRERA TIPO 1

Los finales de carrera (también interruptores de posición límite, interruptores de posición o interruptores de final de carrera) del tipo 1 según EN ISO 14119 se utilizan para controlar y detectar la posición de las piezas móviles en instalaciones y maquinaria, así como para los dispositivos de protección que pueden girarse o moverse lateralmente. La señal generada puede ser transmitida por medios neumáticos, mecánicos, eléctricos o hidráulicos. Los interruptores universales se utilizan en todos los sectores industriales y en casi toda la tecnología de automatización.

Catálogo online

Los finales de carrera reconocen las secuencias de los movimientos

En la construcción de maquinaria se suele trabajar con mandos secuenciales compuestos por varios pasos de trabajo. En este caso los interruptores de posición registran el fin de un movimiento y desencadenan el inicio del paso siguiente.

En el ejemplo de las puertas enrollables de garaje, en las que también se utilizan, un interruptor de fin de carrera detecta el momento en el que la puerta ha alcanzado su posición final, es decir, ha subido por completo. A continuación el motor eléctrico se para y el semáforo que antecede a la puerta da luz verde.

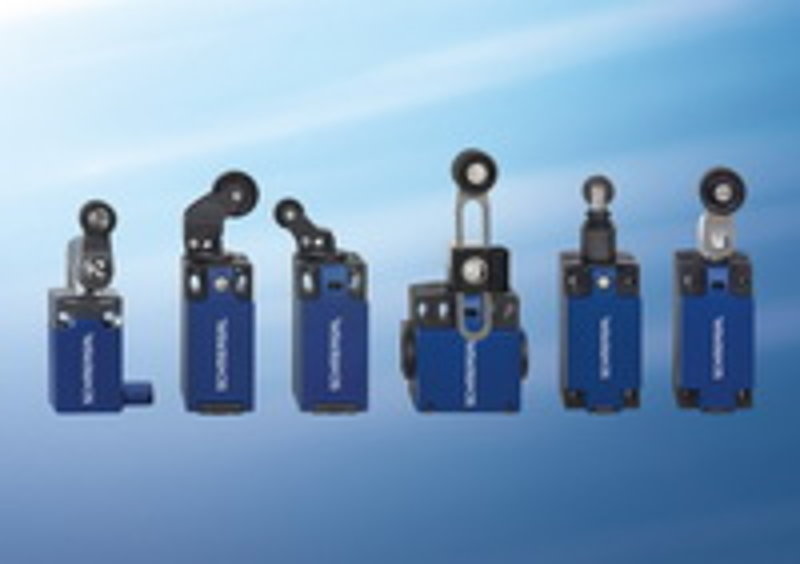

Diferentes series de interruptores en Schmersal

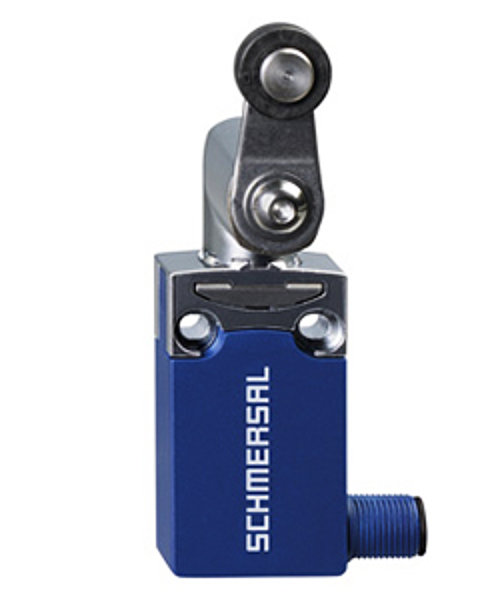

Interruptor de posición PS116, PS215, PS216, PS226, PS315, PS316
Interruptor de posición PS116, PS215, PS216, PS226, PS315, PS316

La gama de productos del Grupo Schmersal incluye varias series de finales de carrera. Su espectro abarca desde interruptores de posición ultracompactos para su integración en sistemas automatizados hasta microinterruptores y dispositivos de control de seguridad extremadamente robustos. Estos últimos se utilizan principalmente en condiciones ambientales adversas, como las que imperan en el sector de los sistemas de transporte y manutención y la industria del acero. Todos los finales de carrera están equipados con contactos NC de apertura forzada según la norma IEC 60947-5-1. En combinación con un relé de seguridad adecuado, un único interruptor puede utilizarse hasta el nivel de rendimiento d (PL d) según EN ISO 13849-1. Dos de los interruptores de posición disponibles pueden utilizarse hasta el nivel más alto de rendimiento, el PL e.

Interruptores con interface AS-i-SaW

Una parte de la gama de interruptores de posición del Grupo Schmersal tiene una interface AS-i SaW (AS-Interface Safety at Work) integrado. Estos usan las ventajas del sistema de bus, sencillo y de eficacia probada, que se basa en el estándar abierto AS-Internacional. Las versiones con certificación ATEX/IECEx son adecuadas además para el uso en zonas potencialmente explosivas. En este ámbito Schmersal ofrece soluciones para las zonas 2 y 22, además de las zonas 1 y 21.

Finales de carrera versátiles en distintas versiones

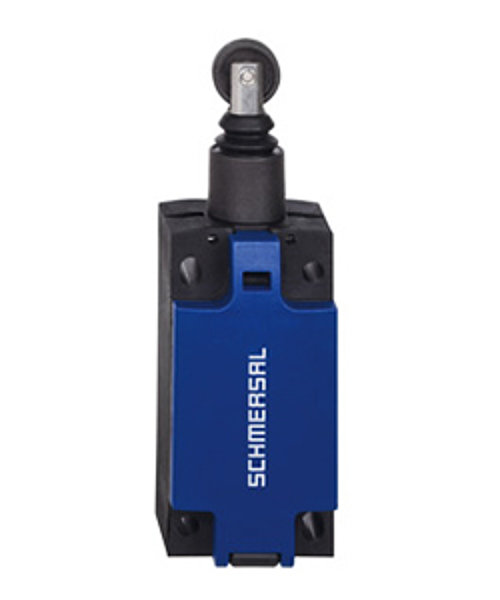

PS316 con R300
PS316 con R300

Algunas series de finales de carrera pueden usarse a temperaturas ambiente de entre -40 y +80 °C. Están disponibles con distintos cuerpos básicos y versiones de metal o plástico. Su uso es universal gracias a los actuadores según EN 50041 y EN 50047, a las dimensiones de montaje y a los puntos de control de seguridad. Por consiguiente, los interruptores también se pueden incorporar posteriormente o instalar en máquinas existentes.

Las series de productos que se describen a continuación representan sólo una selección de la extensa gama de finales de carrera del Grupo Schmersal.

Serie PS116

La serie PS116 se compone de termoplástico reforzado con fibra de vidrio o zinc colado a presión y está equipada con tres contactos. El diseño cumple con la norma DIN EN 50047. El estándar AS-Internacional se puede lograr a través de un módulo de entrada de seguridad externa.

Serie 335

Los finales de carrera de la serie 335 cuentan con una carcasa de aluminio fundido pintado y tienen tres contactos. El diseño utilizado aquí cumple con la norma DIN EN 50041. La clase de protección es IP67, por lo que el producto es estanco al polvo y resistente a la inmersión temporal en agua.

Actuadores para finales de carrera

Palancas giratorias de rodillo H200
Palancas giratorias de rodillo H200

Además de los finales de carrera disponibles, Schmersal ofrece varios actuadores como pitones y palancas de rodillo, de rodillo acodado y giratorias de varilla. El usuario puede elegir entre varios elementos de control de seguridad con hasta tres contactos. El Grupo Schmersal proporciona información detallada sobre los distintos componentes en su amplio catálogo online
