DISPOSITIVOS DE MANDO Y SEÑALIZACIÓN

Los dispositivos de mando y señalización se utilizan para establecer una comunicación segura entre hombre y máquina. Entre las aplicaciones típicas están la activación de funciones de máquina críticas o modos operativos específicos, y la detención segura de movimientos potencialmente peligrosos de componentes de máquinas e instalaciones. El Grupo Schmersal dispone de una amplia oferta de productos en (casi) todos los campos de aplicación, incluyendo las series de dispositivos de mando y señalización que han sido desarrollados específicamente para aplicaciones industriales (la serie-A), en ámbitos sensibles a la higiene (la serie-N) así como para entornos de uso extremadamente hostiles (las series-E y -R).

interruptores de paro de emergencia por tracción de cable
interruptores de paro de emergencia por tracción de cable

Los interruptores de paro de emergencia por tracción de cable se utilizan en máquinas e instalaciones que no pueden ser aseguradas mediante cubiertas o puertas y de seguridad. Su principal ámbito de uso son instalaciones de transporte y desplazamiento y cualquier instalación de grandes dimensiones. El motivo: al contrario del pulsador de paro de emergencia tipo seta, en el caso del interruptor por tracción de cable, la función de paro de emergencia se puede accionar desde cualquier punto del cable.

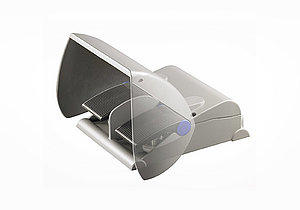

Interruptores de pedal de seguridad
Interruptores de pedal de seguridad

Los interruptores de pedal de seguridad se utilizan como interruptor de validación en máquinas e instalaciones en las que no es posible el accionamiento con la mano, o cuando no es razonable. Entre los ámbitos de uso típicos se encuentran máquinas de conformado, de mecanizado de la madera, así como máquinas e instalaciones de envase y embalaje. Al accionar el pedal de seguridad hasta el punto de presión, el primer contacto NA se cierra y la máquina empieza a funcionar. Si el operador acciona el pedal más allá del punto de presión, se abre el contacto NC de apertura forzada y el funcionamiento de la máquina se bloquea de forma mecánica hasta que se vuelva a desbloquear de forma manual. Todos los interruptores de pedal de seguridad están protegidos mediante una cubierta protectora contra la activación involuntaria.

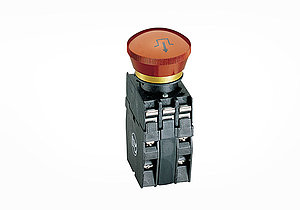

Dispositivos de PARO DE EMERGENCIA
Dispositivos de PARO DE EMERGENCIA

En la industria de maquinaria e instalaciones, lo dispositivos de PARO DE EMERGENCIA son los interruptores de seguridad que más se utilizan. Es por eso que Schmersal ofrece una gama de productos muy amplia en este ámbito. Algunas series están específicamente diseñadas para el uso en ámbitos determinados, tales como el la industria, zonas higiénicamente sensibles y entornos extremadamente hostiles. Los dispositivos de PARO DE EMERGENCIA provocan la detención y desactivación inmediata de movimientos y procesos en caso de peligro.

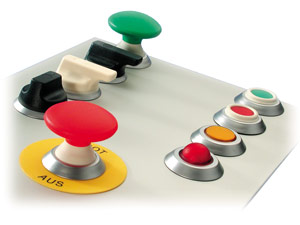

Pulsadores empotrados y pilotos luminosos

Pulsadores empotrados y pilotos luminosos
Pulsadores empotrados y pilotos luminosos

Los dispositivos de mando y señalización son un elemento importante del interface hombre-máquina en el ámbito de las aplicaciones industriales. Se utilizan, por ejemplo, en armarios eléctricos, dispositivos de mando a dos manos, en la construcción de ascensores y en sistemas de transporte y desplazamiento. Los dispositivos se accionan manualmente e inician secuencias de trabajo o procesos funcionales, o bien los interrumpen y detienen.

Los dispositivos de mando están disponibles como pulsadores, interruptores giratorios o con llave. Los actuadores están unidos al elemento de conmutación mediante un cierre de bayoneta.

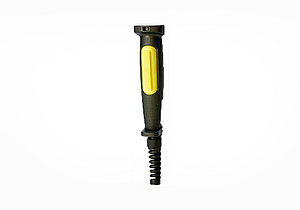

Mandos de validación
Mandos de validación

Especialmente en los trabajos de ajuste de una máquina u en la observación de procesos puede ser conveniente neutralizar el efecto de los dispositivos de seguridad totalmente o en parte. En esos casos se utilizan, entre otros, los mandos de validación que pueden mantener la máquina operativa incluso cuando el resguardo de seguridad está abierto, por ejemplo. Para este y otros casos se necesitan medidas técnicas de seguridad especiales, que vienen establecidos en la directiva de máquinas y también en algunas normas del tipo C.

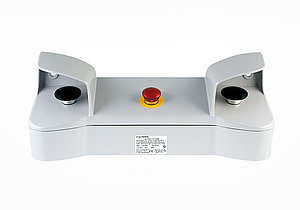

Dispositivos de mando a dos manos
Dispositivos de mando a dos manos

Los dispositivos de mando a dos manos aseguran que solo se envía una orden de control que origina una situación potencialmente peligrosa, cuando ambas manos de una persona se encuentran en un lugar determinado. De esta manera a se evitan los peligros para el operador de una máquina o del proceso. El principal ámbito de uso de los dispositivos de mando a dos manos son prensas, máquinas de punzonado, máquinas de impresión, etc., en las que es necesario realizar trabajos de colocación y extracción manual.
